2021年08月06日
谷波推出的8芯射頻矩形混裝連接器&電纜組件，最高可支持67GHz，底座為直角彎式（接口與PCB板平行）或直插式（接口與PCB板垂直），插頭端配3506系列穩幅穩相電纜，尾部（遠端）根據頻率要求可以接SMA（18G）、SSMA（35G）、2.92mm（40G）、2.4mm（50G）、1.85mm（67G）等型號連接器。如需產品報價、貨期和規格書詳情，請掃描文末二維碼查看；如需批量采購，歡迎咨詢。

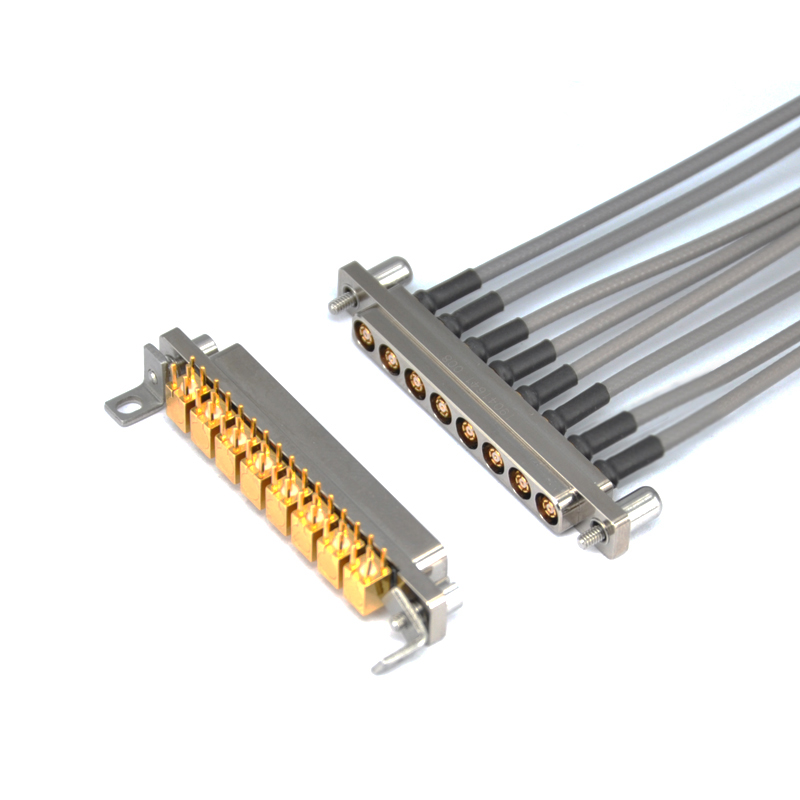

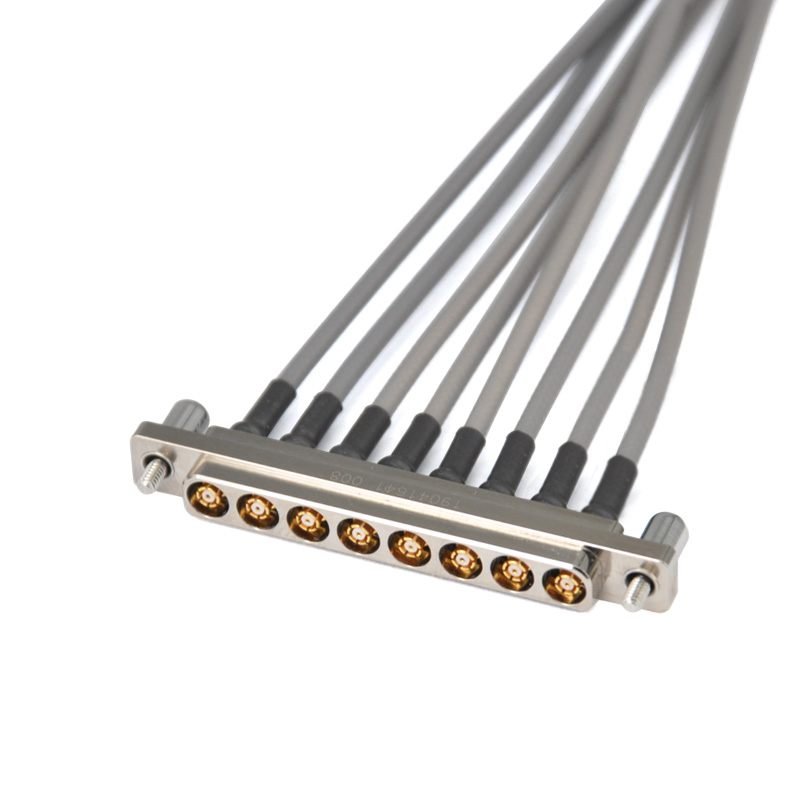

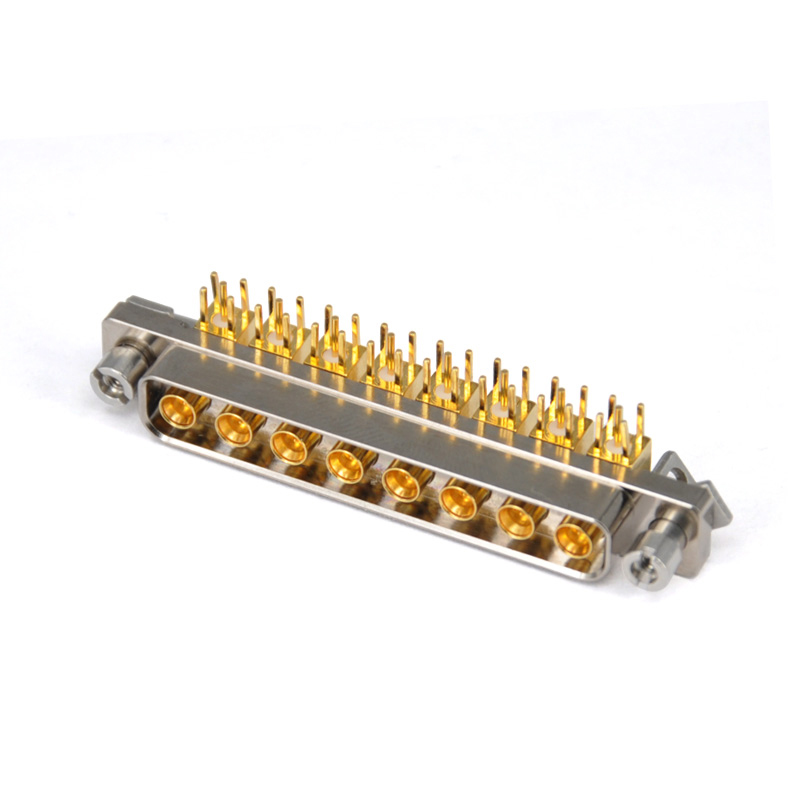

△ 8芯射頻矩形混裝電纜組件 △ 8芯射頻矩形混裝連接器 指標參數

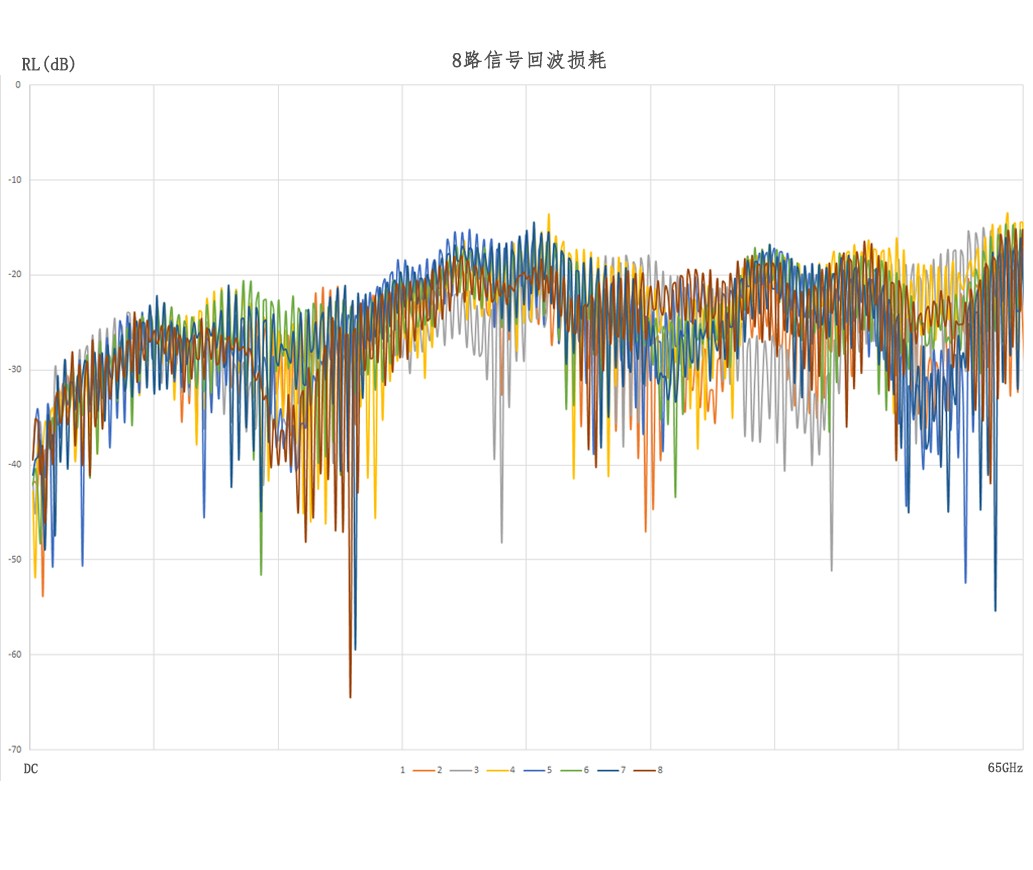

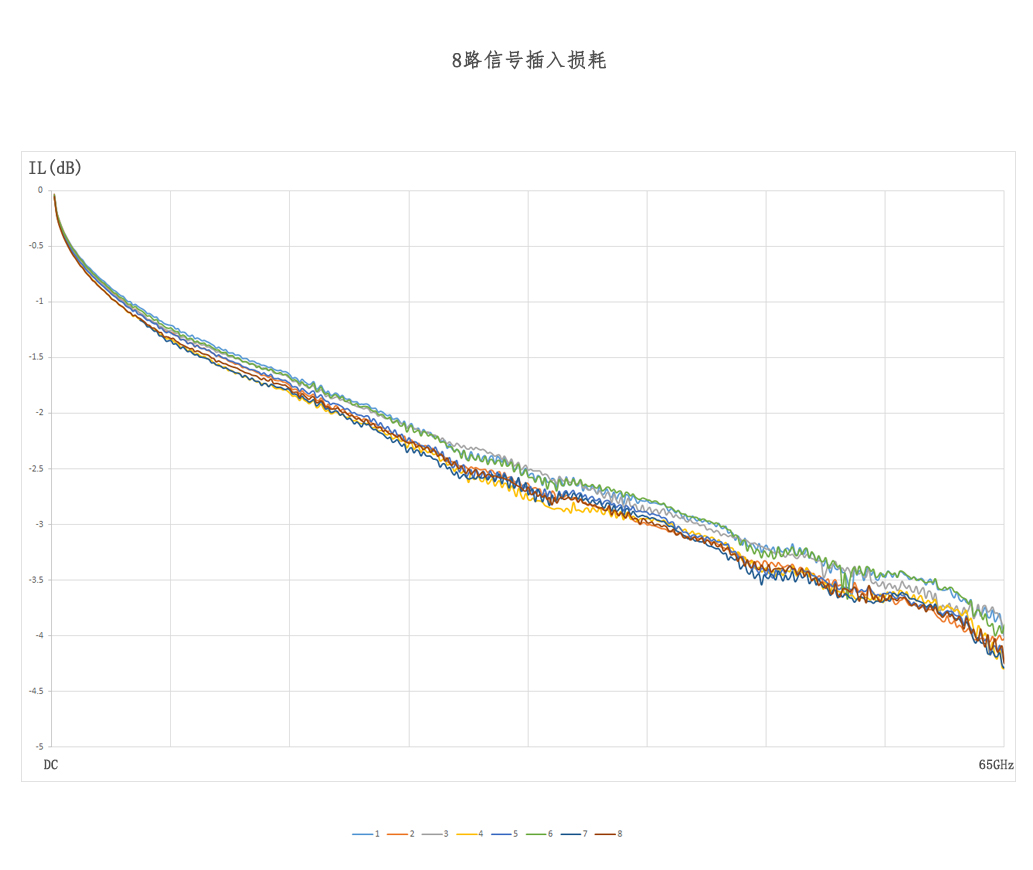

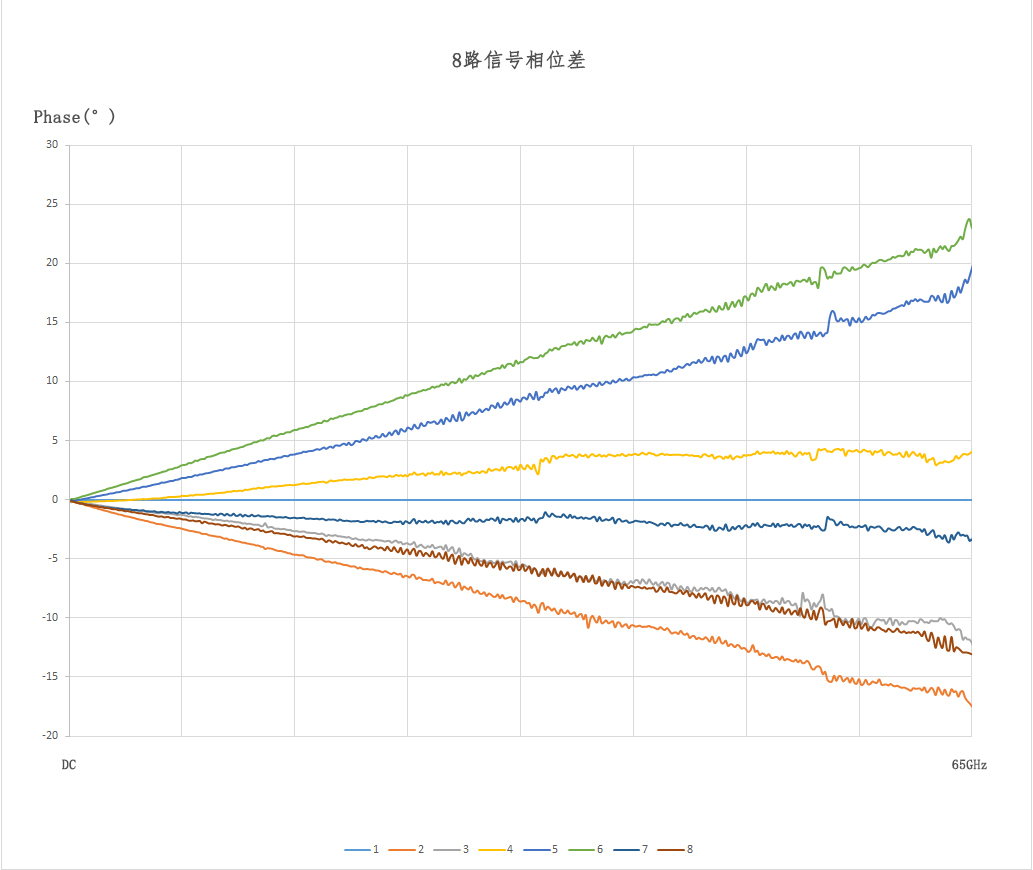

65GHz電性能指標如圖
產品特點 8通道設計，在較小的安裝空間滿足多芯同時插拔； 采用3506系列穩幅穩相電纜，幅度一致性及相位一致性較好，線纜彎曲半徑小，適合遠距離傳輸射頻信號； 插座端采用彎插/直插印制板的形式，在較小空間內與插頭端對接更便捷。 安裝方式 對插示意

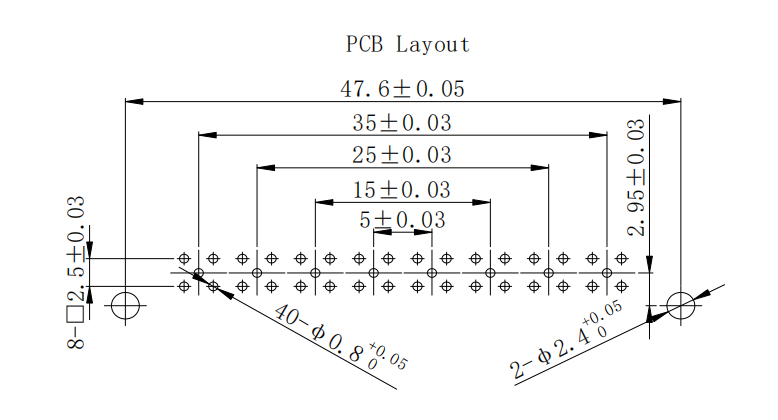

彎插/直插印制板，印制板開孔尺寸如圖
典型應用 軍用、民用天線陣列系統； 高速率數據傳輸； 光模塊測試模組......
采購咨詢 郵箱：sales@gwave-tech.com 電話：18600796153
