2021年07月02日
谷波推出的8芯射頻矩形混裝電纜組件，工作頻率DC-18GHz/DC-40GHz，插頭和插座接配3056系列穩幅穩相電纜。插頭端(自由端)：8芯LRMG混裝，尾部甩線接配SMA，也可定制2.92mm、2.4mm、1.85mm連接器；插座端（固定端），安裝方式板前安裝：8芯LRMG混裝，尾部甩線接配SMA，也可定制2.92mm、2.4mm、1.85mm連接器。

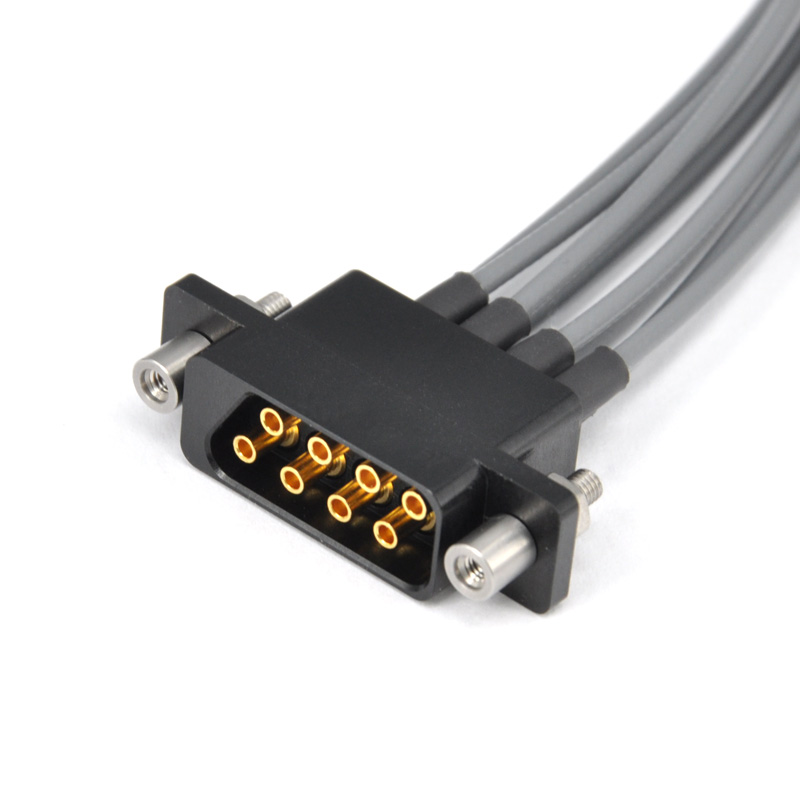

△ GAM8U2-YAZMSMM-XXX

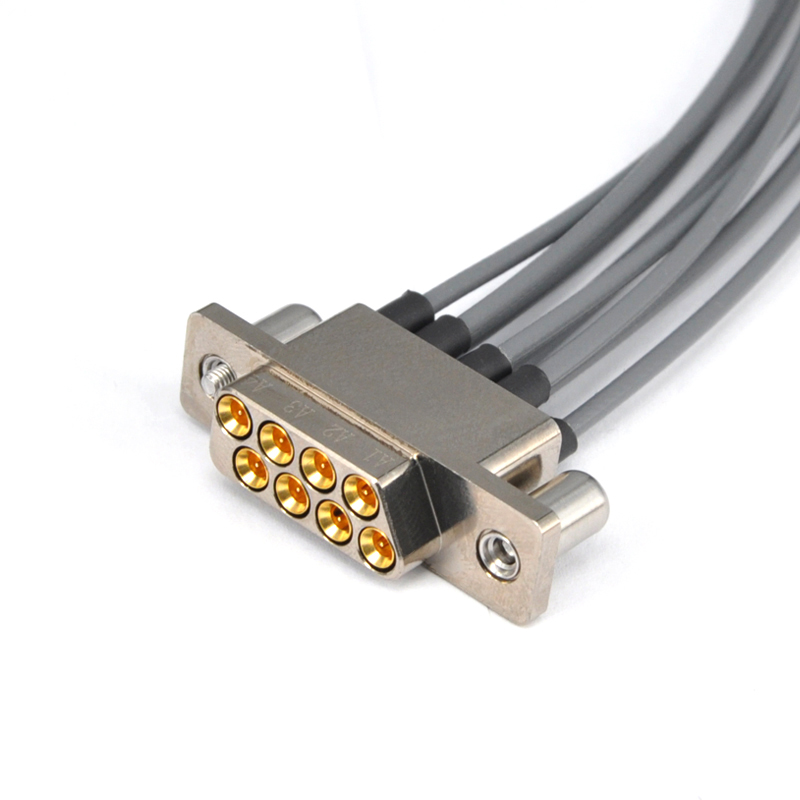

△ GAM8U2-YAZFSMM-XXX
產品特點
8通道設計，在較小的安裝空間滿足多芯同時插拔；
采用3056系列穩幅穩相電纜，幅度一致性及相位一致性較好，線纜彎曲半徑小，適合遠距離傳輸射頻信號；
LRMG混裝設計，快插連接，矩形外殼對接后鎖緊螺釘固定，安裝方便，可靠性高。
指標參數

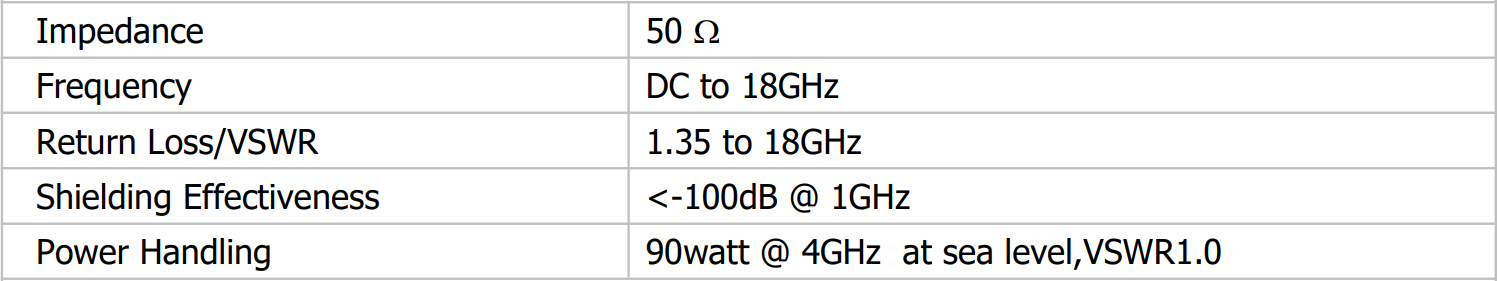

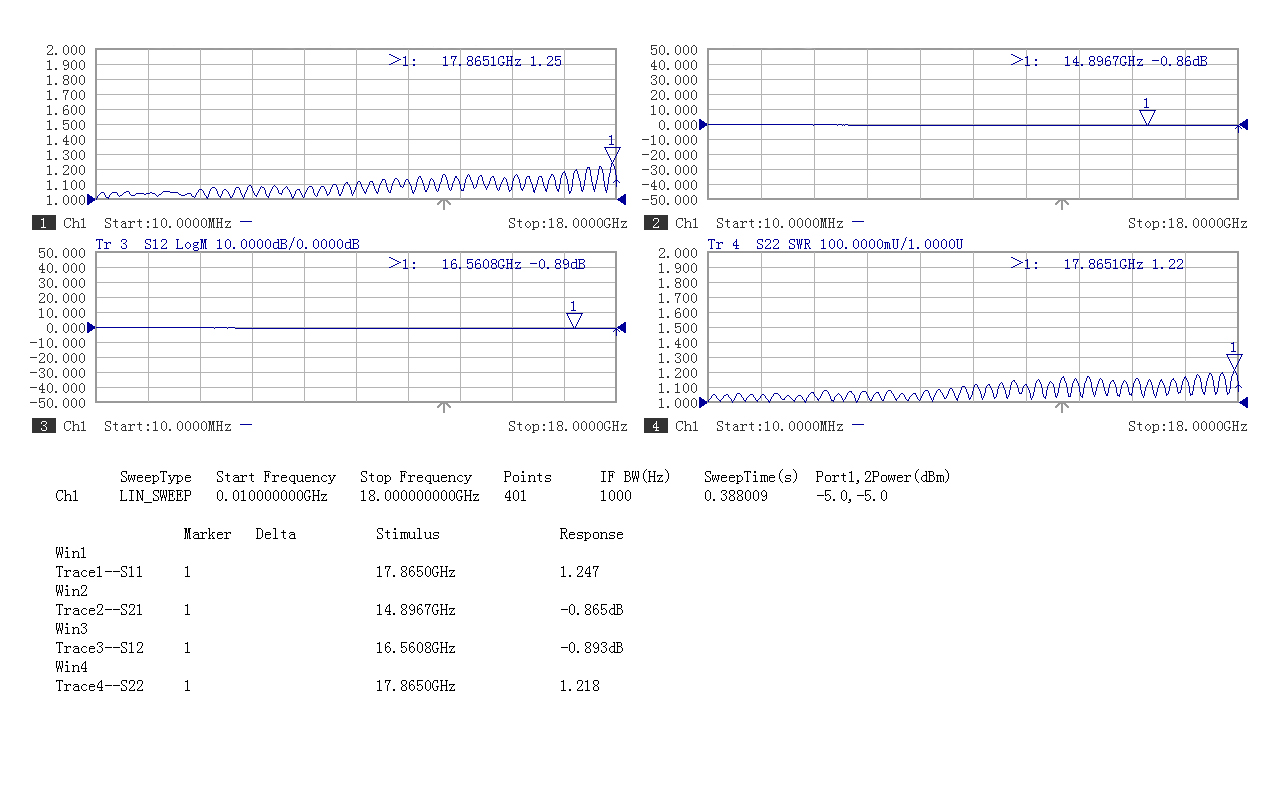

電性能指標如圖
安裝方式

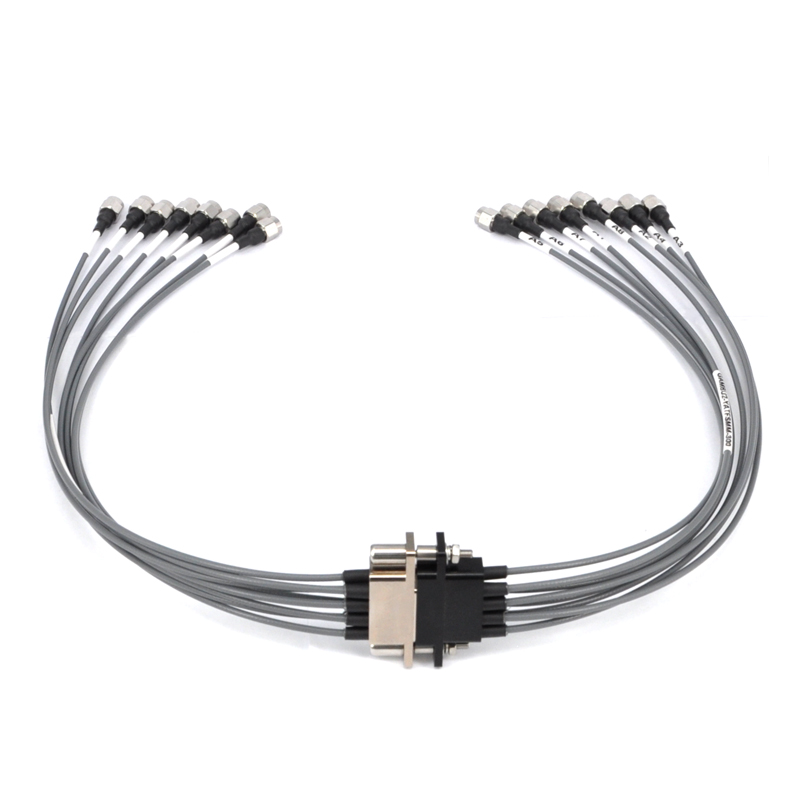

對插效果示意

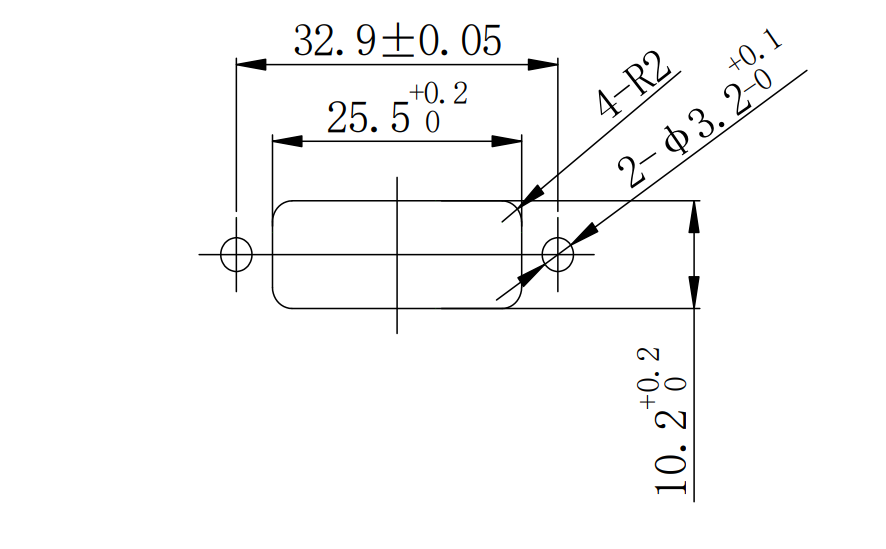

板前安裝，安裝面板開孔尺寸如圖
安裝面板厚度≤3.8mm
典型應用
軍用、民用天線陣列系統；
高速率數據傳輸；
光模塊測試模組......
